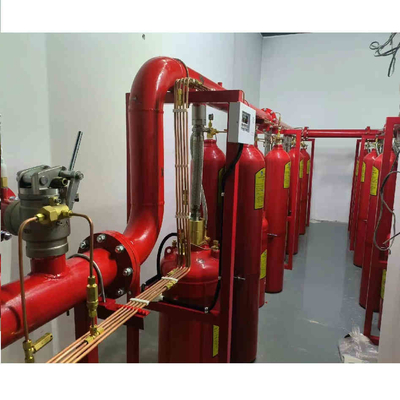

Sistema de extinção de incêndio de heptafluoropropano (FM200):
O heptafluoropropano (HFC-227ea) é um agente extintor de incêndio de gás limpo desenvolvido pela Great Lakes Corporation dos Estados Unidos para extinção química.É incolor., inodoro, pouco tóxico, não condutor e não polui o objeto protegido.Cumprir os requisitos de protecção do ambiente, e é um substituto ideal para o agente extintor de incêndio halon nesta fase.
Classificação por sistema de tubulação:
1Sistema combinado de extinção de incêndio
Um sistema de extinção de incêndio que utiliza um grupo de dispositivos de armazenamento de agentes de extinção de incêndio para proteger várias zonas de proteção.Vários ramos do tronco podem ser separados do tubo principal do agente extintor de incêndio, e as válvulas selectoras são definidas, respectivamente, para transportar o agente extintor para a área de incêndio, de acordo com as necessidades de extinção de incêndio.
2Sistema de extinção de incêndio independente da unidade
Um sistema de extinção de incêndio que utiliza um ou um grupo de recipientes de armazenamento de extintores para proteger uma zona de proteção.
Tipo independente da rede de gasodutos:
3Composição e princípio de funcionamento do sistema de extinção de incêndio a gás
Balde de armazenamento de agentes extintores: utilizado para armazenar agentes extintores.
Bomba de gás de arranque: É constituída por uma válvula de solenoide multifunção, que pode ser aberta por várias funções, tais como eletricidade, gás e manual,e é ligada à válvula de seleção e à válvula de contenedor através de tubulações para fornecer uma fonte de gás de partida para controlar a extinção de incêndio da área de proteçãoA pressão de armazenamento do gás de condução é de 4,5 MPa.
[Cilindro de nitrogénio de 8 litros]
Dispositivo de retroalimentação do sinal (interruptor de pressão): retroalimentação do sinal de pressão após a pulverização do gás no painel de comando do extintor de incêndio.
Válvula unidirecional: instalada entre a mangueira e o colector, a sua finalidade é evitar que um cilindro seja retirado ou pulverizado após a pulverização quando vários cilindros são colocados juntos.Se ocorrer um incêndio numa determinada zona de protecção e for necessário pulverizar o agente extintor de incêndio, o agente extintor de incêndio irá fluir do colector ou voltar ao cilindro que foi pulverizado.
Mangueira: Usada para ligar a válvula do recipiente e o colector, transporta o agente extintor e reduz a vibração causada pela liberação do agente extintor.
Válvula de segurança: instalada numa extremidade do colector, desempenha um papel no alívio de pressão seguro.
Manifold: instalado no rack do grupo de garrafas, após o agente extintor de cada garrafa de extintor de incêndio ter sido recolhido no manifold,É transportado para a zona de protecção através da válvula de selecção e da rede de tubulações de ramificação de cada zona correspondente..
Válvula de selecção: no sistema de distribuição combinada,É instalado no início do tubo de ramificação de cada área de proteção correspondente para controlar a direção do fluxo do agente extintor de incêndio., de modo a atingir o objectivo de distribuir o agente extintor na zona protegida.
Válvula unidireccional com controlo a gás, utilizada no tubo de ar condutor do sistema combinado de extinção de incêndio de distribuição para controlar a direcção do fluxo de ar.
Válvula de recipiente: instalada no frasco extintor de incêndio, o agente extintor de incêndio pode ser enchido no frasco através da válvula do recipiente,e o agente extintor de incêndio é selado para evitar fugasQuando for necessário apagar o fogo, a válvula do recipiente é aberta para liberar o agente extintor para apagar o fogo.
Bocal de tubulação: utilizado para transportar e pulverizar agentes extintores de incêndio pressurizados.
Processo de funcionamento do sistema de extinção de incêndio a gás:
